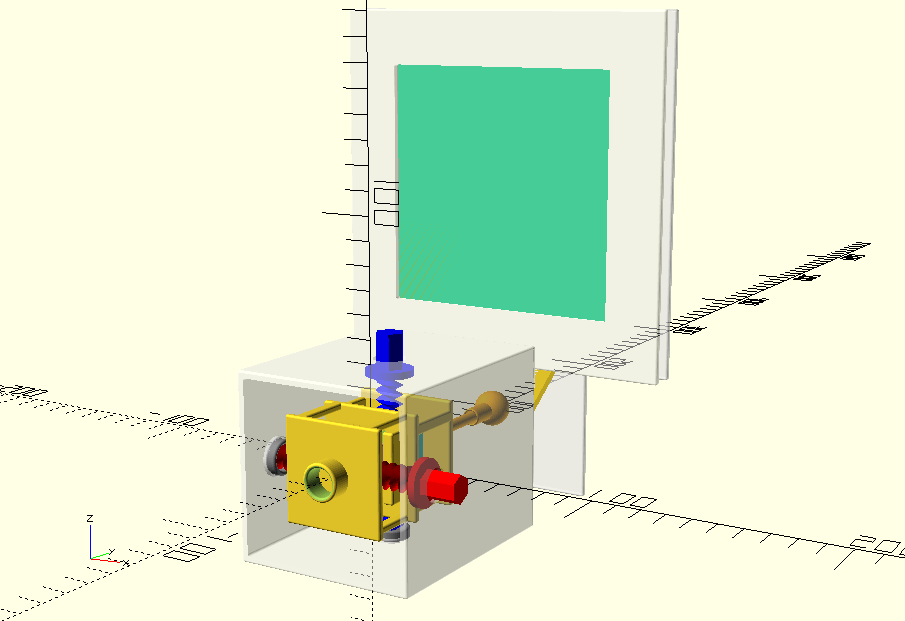

Dioptre pédagogique
| Élément | Vue | Fichier |
|---|---|---|

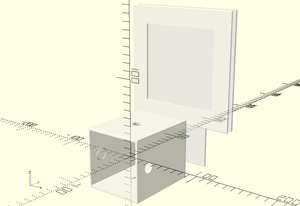

| Boîtier |  |
enclosure.stl |

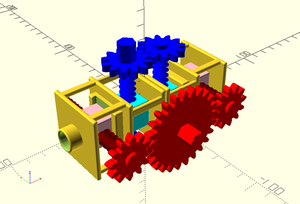

| Platine / Écrous |  |
plate.stl |

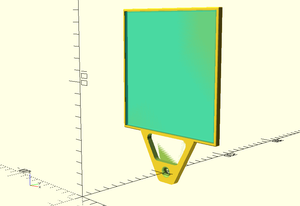

| Support (cible) |  |
holder.stl |

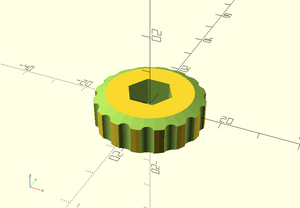

| Bouton de réglage |  |
knob.stl |

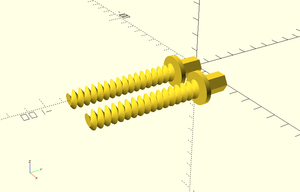

| Vis gauche |  |
screws.stl |

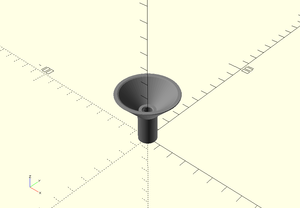

| Oeilleton |  |
sight.stl |
| Support (cible) | |
holder.stl |
OpenSCAD Libraries
Cura Print settings (Ender 3 V3 SE / PETG_alt)
- Layer Height : 0,2 mm
- Initial Layer Height : 0,2 mm
- Line Width : 0,4 mm
- Wall Thickness : 1,6 mm
- Top/Bottom Thickness : 2 mm
- Infill Density : 20%
- Infill Pattern : Grid (Gyroid ?)
- Printing temperature : 250°C
- Build Plate temperature : 80°C
- Print Speed : 60 mm/s
- Enable Retraction (Yes)
- Retraction Distance : 3,5 mm
- Retraction Speed : 40 mm/s
- Combing Mode : Not in Skin
- Enable Print Cooling (Yes)
- Fan Speed : 50%
- Support (None)
Links
Hardware
- Compression Springs : 9,5x16mm (x3)
- Cup head Bolts : M4x16 (x2)
- Nuts : M4 (x2)
